NAS do użytku domowego i służbowego cz. II VPN

Witam. Po części pierwszej mam już podłączony, z utworzonymi wolumenami serwer NAS. Chciałem zacząć podstawową konfigurację (np. Photo Station), ale niestety najpierw muszę się uporać z innym problemem...

...

Połączenie z zewnątrz

• pierwsza - brak zewnętrznego IP (tu stoi NAS)
• druga - zewnętrzne IP (tam mam TP-Link TL-WR1043N/ND v1 z wgranym oprogramowaniem Gargoyle 1.5.9.2 (r35228))

W laptopie mam skonfigurowane połączenie VPN z lokalizacją drugą. Teraz wystarczy skonfigurować tunel z "synka" do lokalizacji 2 i powinienem mieć dostęp do niego z każdego miejsca. Chciałbym aby połączenie odbywało się na podstawie certyfikatów.

Konfiguracja serwera

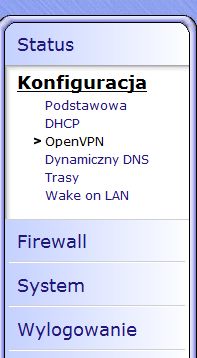

Wchodzimy do routera i do Konfiguracja => OpenVPN

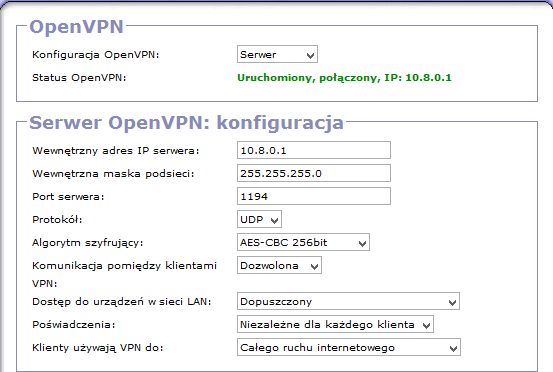

Skonfigurowałem serwer tak jak screen poniżej:

Następnie dodaje klientów (dla laptopa i synology).

Konfiguracja laptopa - skrótowo

W laptopie konfiguracja jest prosta jak konstrukcja cepa:

• w miejscu konfiguracji klikamy "Pobierz" aby pobrać odpowiednie pliki do połączenia
• instalujemy OpenVPN
• wypakowujemy konfigurację do katalogu OpenVPN usuwamy z niej NAZWA_win.ovpn
• ruchamiamy OpenVPN GUI z prawami administratora
• następnie w tace systemowej pojawi nam się ikonka w której klikamy prawym i Połącz

Konfiguracja Synology

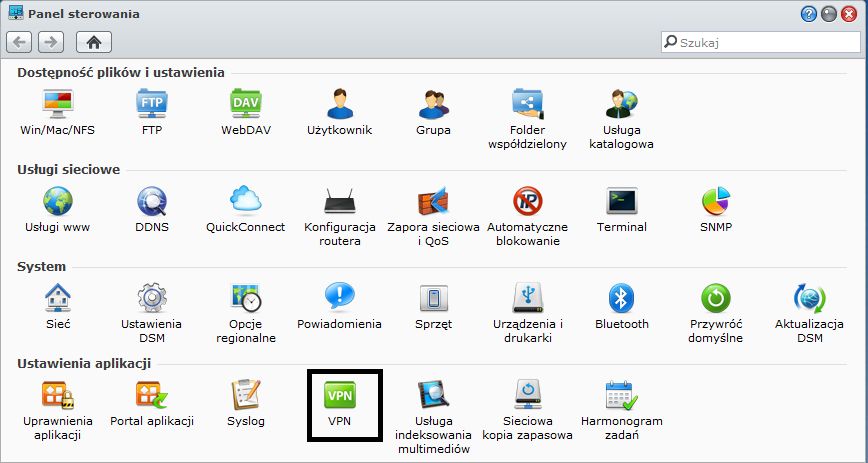

Wchodzimy do Panelu sterowania i wybieramy VPN

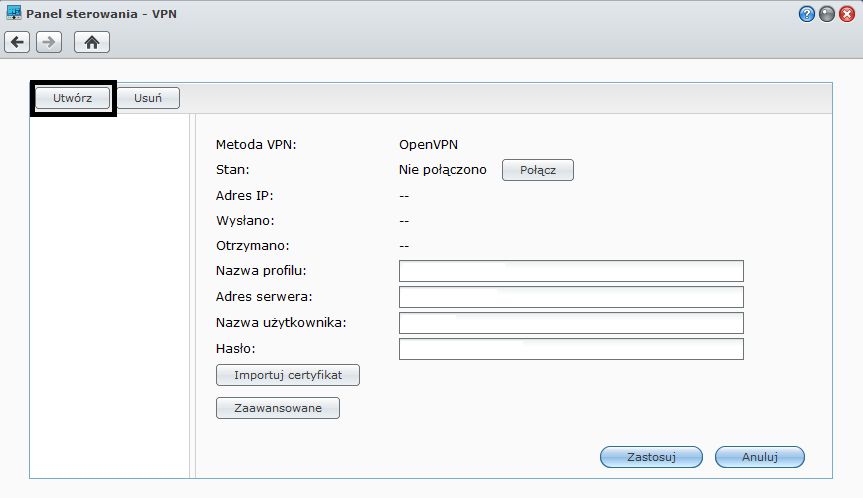

Następnie Utwórz

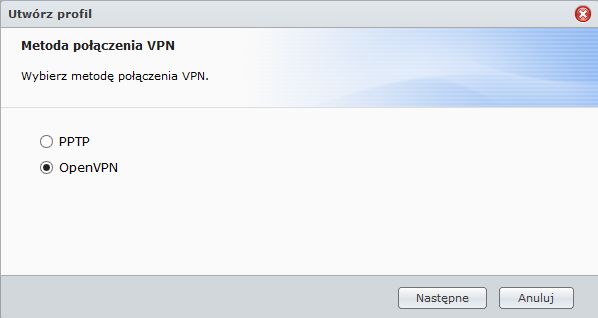

Zaznaczamy metodę połączenia: "OpenVPN"

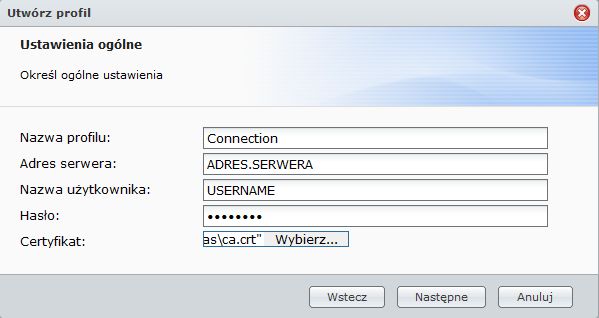

Wypełniamy Ustawienia ogólne:

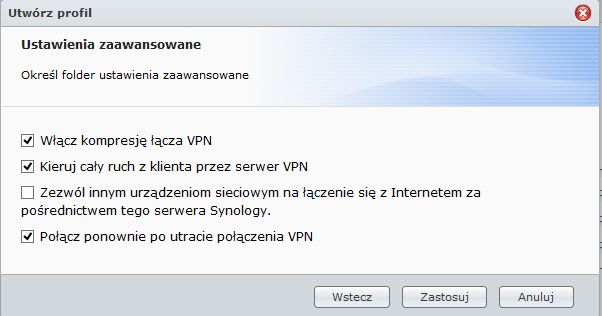

Musimy to wypełnić, żeby kreator przepuścił nas dalej, później i tak to pozmieniamy w konsoli. W ustawieniach zaawansowanych:

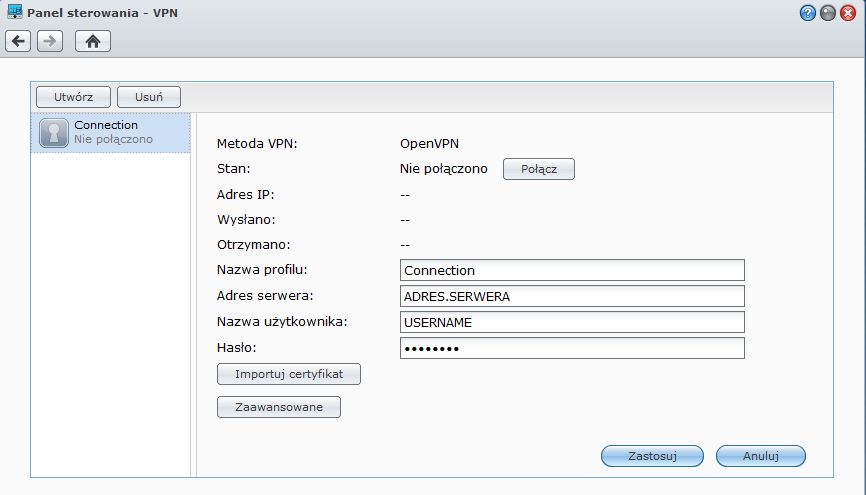

Po kliknięciu Zastosuj ustawienia zapiszą się na naszym synku:)

W tym momencie NIE łączymy się!! Wykonujemy nastęujące czynności:

• Logujemy się do Synka za pomocą putty
• Wchodzimy do katalogu /usr/syno/etc/synovpnclient/openvpn
• Zapisujemy nazwę pliku client_oYYYYYYYYYY (gdzie YYYYYYYYYY to ciąg cyfr)
• Usuwamy ten plik
• Kopiujemy pozostałe pliki wygenerowane przez serwer VPN (poza NAZWA_win.ovpn)
• Zmieniamy nazwę pliku NAZWA.ovpn na client_oYYYYYYYYYY
• w tym momencie za pomocą GUI możemy połączyć się z serwerem VPN.

Nie możemy dokonywać zmian za pomocą GUI, ponieważ ustawienia wprowadzane za pomocą konsoli zostaną nadpisane (wtedy trzeba ponownie kopiować pliki).
